WASMEdge Runtime Structure

Question：

拷贝数据粒度问题：

Min：Page （Mitosis）

Mixture：针对Function每次拷贝完整instance。针对memory等，则按页拷贝。

Instance：每次拷贝一个instance，例如一个FunctionInstance

Module ：每次拷贝一个module

Max: .wasm / .so （Faasm）

Plan：先用Tcp做测试，做好模块化，方便后面改quic。先做No COW

Running Node：

1.在TableInstance、FunctionInstance等.cpp文件，增加反序列化初始化函数（原始只有一个从Mod数据初始化的函数）。

1
2
3
4
5
6
instantiate(Module &Mod) //原始初始化函数
instantiate(String obj)  //反序列化初始化

instantiate_userfault()  //userfalut伪初始化
instantiate_userfault(String obj, fault_ref)  //userfault handle

2.在module.cpp，增加一个instantiate函数的重载，进行remote初始化runtime。此instantiate函数，调用第1条中的反序列化初始化函数进行初始化

Memory Node：

3.设计一个“镜像类”，用于”镜像”和”储存”序列化后的runtime数据。并设计一个network方法，用于监听网络请求，根据请求发送相应的runtime数据

1
2
3
4
5
6
std::vector<FunctionInstance *> FuncInsts; // 不需要postcopy,直接拷贝FuncSec即可
std::vector<TableInstance *> TabInsts;     // 不需要postcopy,直接拷贝TabSec即可
std::vector<MemoryInstance *> MemInsts;    // 需要PostCopy
std::vector<GlobalInstance *> GlobInsts;   // 直接拷贝 GlobSec
std::vector<ElementInstance *> ElemInsts;  // 直接拷贝 ElemSec
std::vector<DataInstance *> DataInsts;     // 需要PostCopy

No COW

一次性拷贝：Store，Conf。之后直接执行

COW

只拷贝Conf，拷贝Store的大小。然后进行userfault初始化。之后执行，遇到fault，则利用handle线程处理

WASMEdge分析

1.wasm相关数据存储在Store中

2.一个wasm程序由多个modules组成

启动流程：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
//待运行文件待路径
const auto InputPath = std::filesystem::absolute(SoName.value());

/*******************/
// 根据Config，初始化VM
// 需要包含全部cli参数

VM::VM VM(Conf);
	-> unsafeInitVM();
		-> unsafeLoadBuiltInHosts();     加载 BuiltInModInsts
			 unsafeRegisterBuiltInHosts(); 登记 ExecutorEngine.registerModule
			 	-> instantiate(StoreMgr, Mod, Name)
/*******************/

/*******************/
// 初始化module，包含TableSec、FunctionSec	等
// 根据module，初始化stack

VM.loadWasm(InputPath.u8string());
	-> LoaderEngine.parseModule(Path)
		-> FMgr.setPath(FilePath)
		-> module.loadModule()                  //读取文件，初始化module
    																				//初始化 VM.Mod

VM.validate();
	-> ValidatorEngine.validate(*Mod.get())   //验证module
                                            //即上一步获得的 VM.Mod

VM.instantiate();
	-> ExecutorEngine.instantiateModule(StoreRef, *Mod.get())
			-> instantiate(StoreMgr, Mod)         //初始化StackManager + 初始化module中的参数（参考文档）
			-> 初始化 ActiveModInst                //后续使用ActiveModInst进行函数调用

/********************/


//初始化系统环境,WASI
WasiMod->getEnv().init(
      Dir.value(),
      InputPath.filename()
      Args.value(), Env.value());

//初始化输入参数
std::vector<ValVariant> FuncArgs;

//执行
VM.asyncExecute(FuncName, FuncArgs, FuncArgTypes);
	-> ExecutorEngine.invoke(*FuncInst, Params, ParamTypes)
		-> runFunction(StackMgr, FuncInst, Params)
			FuncInst是一个指针，指向Stack中的函数位置

//End：输出执行结果

Remote Migration steps

Step1: VM init

这一步，需要从远端拷贝Conf。然后返序列化Conf进行初始化。

1
2
3
4
5
6
7
8
9
10
11
12
VM(const Configure &Conf):
  Conf(Conf)                                            // 给本地变量Conf赋值
  Stage(VMStage::Inited),                               // 默认Init参数，不用改
  LoaderEngine(Conf, &Executor::Executor::Intrinsics),  // 把Conf赋值给LoaderEngine    Loader
  ValidatorEngine(Conf),                                // 把Conf赋值给ValidatorEngine Validator
  ExecutorEngine(Conf, &Stat),                          // 把Conf赋值给ExecutorEngine  Executor
  Store(std::make_unique<Runtime::StoreManager>()),     // 把Store赋值为新实例化的StoreManager
  StoreRef(*Store.get())                                // 把StoreRef赋值为Store的指针
{
		unsafeLoadBuiltInHosts();                           // 加载Wasi？
    unsafeRegisterBuiltInHosts();                       // 在ExecutorEngine存储，StoreRef和WASI对象
}

Stpe2: Module & Stack init

将以下三步：VM.loadWasm() -> VM.validate() -> VM.instantiate()

由本地读取文件从而实例化module，改为云端获取。需要拷贝很多个细小的变量，一个都不能漏掉

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
	// 实例化 VM.Mod
 // 1.Postcopy VM.Mod
 // 2.修改Stage Stage = VMStage::Loaded
	VM.loadWasm(InputPath.u8string());

 // 验证VM.Mod
 // 1.修改Stage
VM.validate();

 //  Stage = VMStage::Instantiated;
 //  实例化 ActiveModInst
 // 1.Postcopy StoreRef            (StoreMgr.registerModule)   初始化 StoreRef中的参数，
 //                                                            NamedMod，一个map，储存了所有Module
 // 2.Postcopy StackMgr            (StackManager StackMgr)     完整的进行反序列化（可能不用拷贝实际上）
 // 3.Postcopy ActiveModInst       (ActiveModInst)             完整的进行反序列化
 //                                                            (这个参数实际上Store中已经包含，因此可能不需要拷贝)
VM.instantiate();

No COW：需要从远端拷贝module，直接反序列化

COW：先假初始化，遇到了page fault再从远端拷贝

参考：

module本地加载实现：lib/loader/ast/module.cpp

module定义： include/ast/module.h

StoreMgr、moduleInstance初始化：lib/executor/instantiate/module.cpp
lib/executor/instantiate/data.cpp

moduleInstance实例化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
// 定义
std::unique_ptr<Runtime::Instance::ModuleInstance> ModInst;

ModInst = std::make_unique<Runtime::Instance::ModuleInstance>(Name.value());

// 初始化 FuncType
ModInst->addFuncType(FuncType);

//初始化ImportSec
AST::ImportSection &ImportSec = Mod.getImportSection();
instantiate(StoreMgr, *ModInst, ImportSec)


//初始化FuncSec，CodeSec
const AST::FunctionSection &FuncSec = Mod.getFunctionSection();
const AST::CodeSection &CodeSec = Mod.getCodeSection();
instantiate(*ModInst, FuncSec, CodeSec);

//初始化 TabSec
AST::TableSection &TabSec = Mod.getTableSection();
instantiate(*ModInst, TabSec);

//初始化 MemSec
const AST::MemorySection &MemSec = Mod.getMemorySection();
instantiate(*ModInst, MemSec);

// 初始化 GlobSec

//初始化ExportSec
const AST::ExportSection &ExportSec = Mod.getExportSection();
instantiate(*ModInst, ExportSec);

//初始化ElemSec
instantiate(StackMgr, *ModInst, ElemSec)

//初始化   DataSec
instantiate(StackMgr, *ModInst, DataSec)

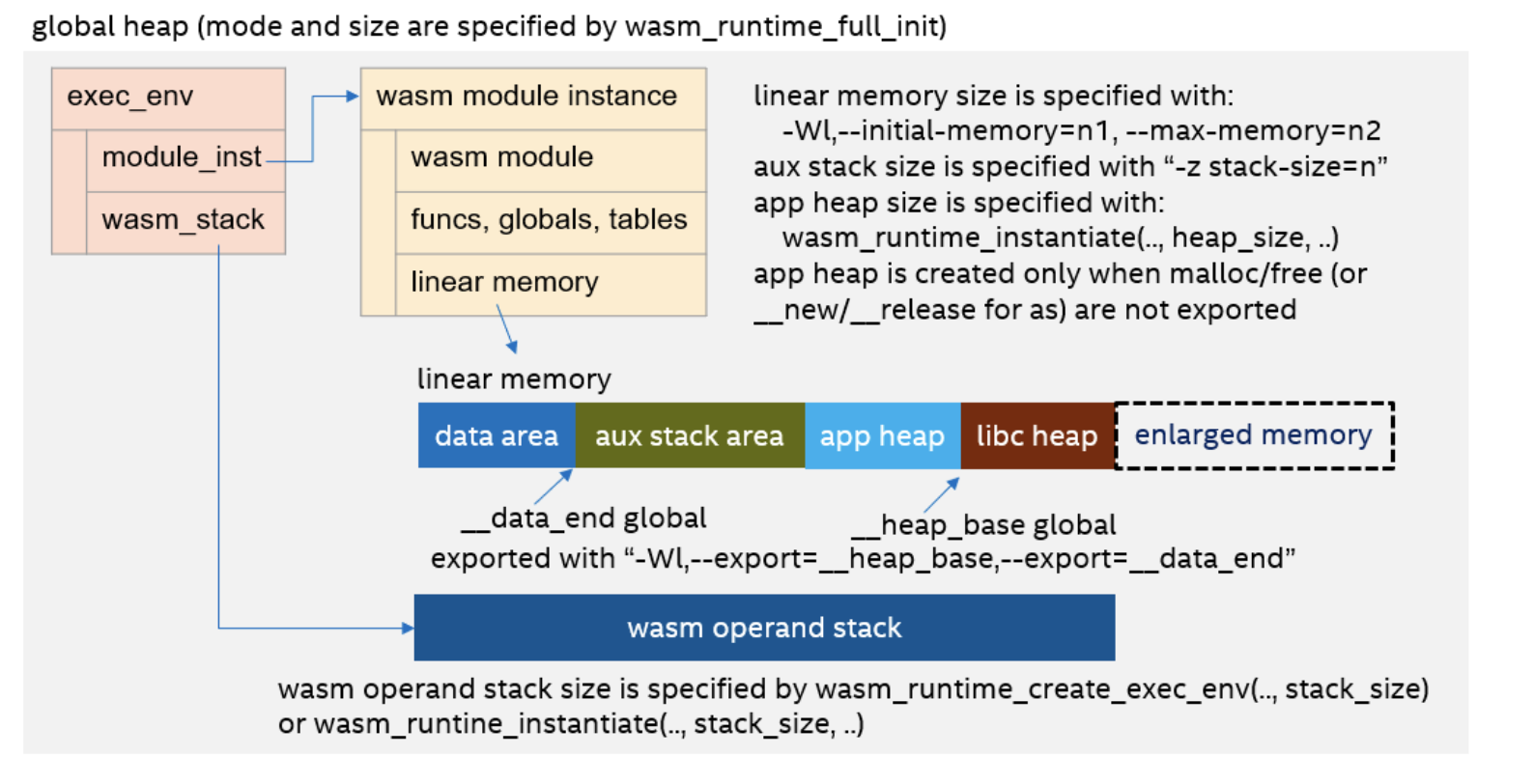

https://github.com/bytecodealliance/wasm-micro-runtime/blob/main/doc/memory_tune.md

截屏2023-03-16 11.32.20
